･ 砂輪護蓋規格變更  510x120mm
･ 砂輪線速度規格變更 2700m/min.
･ Over-head TYPE 砂輪修正裝置
･ Back-head TYPE砂輪修正裝置
･ 內孔研磨裝置
|
| |
|
|
| |
|

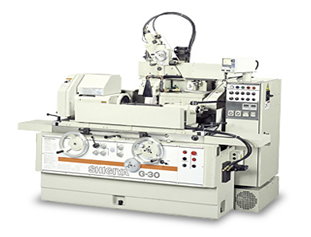

包括非旋回式砂輪台的外圓磨床(GP-30(40)B系列)和砂輪台可± 30°旋回的萬能磨床(GU-30(40)B系列)。
分為全手動式F型、油壓進給式H型、油壓自動進給式A型和CNC單軸ND型。
|
| |
|
|
| |
|
砂輪尺寸
(外徑×寬度×內徑) |
GU-30(40)B 系列 |
355x32x 152.4mm |
砂輪線速度 |
2000m/min |
最大工件重量
(兩頂針作業時 |
G-30B 系列 |
130kg |
G-40B 系列 |
150kg |
|
| |
|
|
| |
型號
(外圓磨床) |
床台旋回直徑 |
兩頂針間距 |
砂輪進給 |
床台進給 |
工件最大
研磨直徑 |
GU-30B･40F |
300mm |
400mm |
手動 |
手動 |
270mm |
GU-30B･60F |
300mm |
600mm |
手動 |
手動 |
270mm |
GU-30B･40H |
300mm |
400mm |
手動 |
油壓 |
270mm |
GU-30B･60H |
300mm |
600mm |
手動 |
油壓 |
270mm |
GU-30B･100H |
300mm |
1,000mm |
手動 |
油壓 |
270mm |
GU-30B･150H |
300mm |
1,600mm |
手動 |
油壓 |
270mm |
GU-30B･200H |
300mm |
2,100mm |
手動 |
油壓 |
270mm |
GU-30B･40A |
300mm |
400mm |
油壓自動 |
油壓 |
270mm |
GU-30B･60A |
300mm |
600mm |
油壓自動 |
油壓 |
270mm |
GU-30B･100A |
300mm |
1,000mm |
油壓自動 |
油壓 |
270mm |
GU-30B･150A |
300mm |
1,600mm |
油壓自動 |
油壓 |
270mm |
GU-30B･200A |
300mm |
2,100mm |
油壓自動 |
油壓 |
270mm |
GU-30B･40ND |
300mm |
400mm |
CNC自動 |
油壓 |
300mm |
GU-30B･60ND |
300mm |
600mm |
CNC自動 |
油壓 |
300mm |
GU-30B･100ND |
300mm |
1,000mm |
CNC自動 |
油壓 |
300mm |
GU-30B･150ND |
300mm |
1,600mm |
CNC自動 |
油壓 |
300mm |
GU-30B･200ND |
300mm |
2,100mm |
CNC自動 |
油壓 |
300mm |
GU-40B･40F |
410mm |
330mm |
手動 |
手動 |
410mm |
GU-40B･60F |
410mm |
530mm |
手動 |
手動 |
410mm |
GU-40B･40H |
410mm |
330mm |
手動 |
油壓 |
410mm |
GU-40B･60H |
410mm |
530mm |
手動 |
油壓 |
410mm |
GU-40B･100H |
410mm |
930mm |
手動 |
油壓 |
410mm |
GU-40B･150H |
410mm |
1,530mm |
手動 |
油壓 |
410mm |
GU-40B･200H |
410mm |
2,030mm |
手動 |
油壓 |
410mm |
GU-40B･40A |
410mm |
330mm |
油壓自動 |
油壓 |
410mm |
GU-40B･60A |
410mm |
530mm |
油壓自動 |
油壓 |
410mm |
GU-40B･100A |
410mm |
930mm |
油壓自動 |
油壓 |
410mm |
GU-40B･150A |
410mm |
1,530mm |
油壓自動 |
油壓 |
410mm |
GU-40B･200A |
410mm |
2,030mm |
油壓自動 |
油壓 |
410mm |
GU-40B･40ND |
410mm |
330mm |
CNC自動 |
油壓 |
410mm |
GU-40B･60ND |
410mm |
530mm |
CNC自動 |
油壓 |
410mm |
GU-40B･100ND |
410mm |
930mm |
CNC自動 |
油壓 |
410mm |
GU-40B･150ND |
410mm |
1,530mm |
CNC自動 |
油壓 |
410mm |
GU-40B･200ND |
410mm |
2,030mm |
CNC自動 |
油壓 |
410mm |
|
|
|
