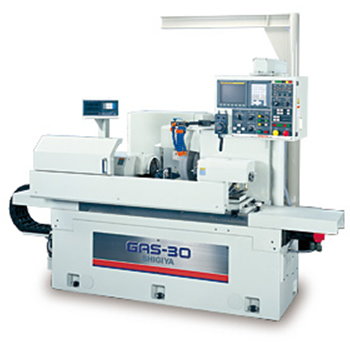

GAS- 30(40)B 系列CNC斜進式圓筒磨床 |
|
|
|
 |
|
| |
|
|
|
|
|
| |
 |
|
|
| |
|
・ 機體全罩
・ 砂輪護蓋規格變更  660x150㎜ （ND2 TYPE)
・ Over-head TYPE 砂輪修砂装置 （ND TYPE)
・ Back-head TYPE 旋轉式修砂装置
・ 各種上下料装置
|
| |
|
|
| |
|
•砂輪台（X軸)採斜進式床台， （Z軸）床台採油圧進給式的CNC1軸斜進式円筒磨床（ND TYPE） 。
•砂輪台（X軸)採斜進式床台與床台左右往復（Z軸）同時作2軸控制的CNC斜進式円筒磨床（ND2TYPE）。
|
| |
|
|
| |
|
砂輪尺寸 (外徑×寬度×內徑) |
610x75x 254mm |
砂輪線速度 |
2700m/min. |
工件最大研磨直徑 |
230mm |
最大工件重量 (兩頂針作業時) |
150kg |
|
| |
|
|
| |
|
|
| |
|
|
| |
型式 |
床台旋回直徑 |
兩頂針間距 |
控制軸 |
GAS-30B･50ND |
300mm |
500mm |
X |
GAS-30B･100ND |
300mm |
1,000mm |
X |
GAS-30B･50ND2 |
300mm |
500mm |
X, Z |
GAS-30B･100ND2 |
300mm |
1,000mm |
X, Z |
GAS-40B･50ND |
410mm |
430mm |
X |
GAS-40B･100ND |
410mm |
930mm |
X |
GAS-40B･50ND2 |
410mm |
430mm |
X, Z |
GAS-40B･100ND2 |
410mm |
930mm |
X, Z |
|
|
|
