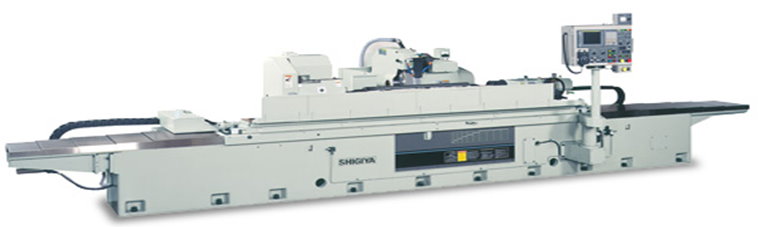

GP-45(55)B

首頁 >> SHIGIYA >> 精密外圓磨床(二) >> GP-45(55)

主要特殊規格

･基礎構件
･機體全罩
･砂輪護蓋規格變更

760x130mm
･頂置型砂輪修正裝置 (僅限A型、ND型)
･內徑研磨裝置

包括採用油壓自動進給式砂輪主軸的外徑磨床(A型)和CNC單軸的CNC外徑磨床(ND型)。
床台採用油壓進給式。
ND2型是砂輪主軸(X軸)和床台橫向進給式(Z軸)的雙軸同時控制CNC外徑磨床。

型號(外徑磨床)	床台旋回直徑	兩頂針間距	砂輪進給
GP-45B･100A	450mm	1000mm	油壓自動
GP-45B･150A	450mm	1500mm	油壓自動
GP-45B･220A	450mm	2200mm	油壓自動
GP-45B･300A	450mm	3000mm	油壓自動
GP-45B･400A	450mm	4000mm	油壓自動
GP-45B･500A	450mm	5000mm	油壓自動
GP-55B･100A	550mm	1000mm	油壓自動
GP-55B･150A	550mm	1500mm	油壓自動
GP-55B･220A	550mm	2200mm	油壓自動
GP-55B･300A	550mm	3000mm	油壓自動
GP-55B･400A	550mm	4000mm	油壓自動
GP-55B･500A	550mm	5000mm	油壓自動

型號 (CNC外徑磨床)	床台旋回直徑	兩頂針間距	CNC控制軸
GP-45B･100ND	450mm	1000mm	X
GP-45B･150ND	450mm	1500mm	X
GP-45B･220ND	450mm	2200mm	X
GP-45B･300ND	450mm	3000mm	X
GP-45B･400ND	450mm	4000mm	X
GP-45B･500ND	450mm	5000mm	X
GP-45B･100ND2	450mm	1000mm	X, Z
GP-45B･150ND2	450mm	1500mm	X, Z
GP-45B･220ND2	450mm	2200mm	X, Z
GP-45B･300ND2	450mm	3000mm	X, Z
GP-45B･400ND2	450mm	4000mm	X, Z
GP-45B･500ND2	450mm	5000mm	X, Z
GP-55B･100ND	550mm	1000mm	X
GP-55B･150ND	550mm	1500mm	X
GP-55B･220ND	550mm	2200mm	X
GP-55B･300ND	550mm	3000mm	X
GP-55B･400ND	550mm	4000mm	X
GP-55B･500ND	550mm	5000mm	X
GP-55B･100ND2	550mm	1000mm	X, Z
GP-55B･150ND2	550mm	1500mm	X, Z
GP-55B･220ND2	550mm	2200mm	X, Z
GP-55B･300ND2	550mm	3000mm	X, Z
GP-55B･400ND2	550mm	4000mm	X, Z
GP-55B･500ND2	550mm	5000mm	X, Z

砂輪尺寸 (外徑×寬度×孔徑)		610x75x254mm
砂輪線速度		2000m/min.
最大研磨直徑	GP-45B 系列	430mm
最大研磨直徑	GP-55B 系列	530mm
最大工件重量 (兩頂針作業時)	兩頂針距離為 1,000mm的機械	650kg
最大工件重量 (兩頂針作業時)	兩頂針距離大於 1,500mm的機械	1000kg
